STP

Платформа Связьком.STP предназначена для организации обмена сообщениями по сети ОКС-7.

Связьком.STP получает и передает сигнальные сообщения на основе анализа их параметров, доступности маршрутов и других настроек правил маршрутизации. При этом возможна модификация основных параметров сообщений на всех уровнях стека протоколов.

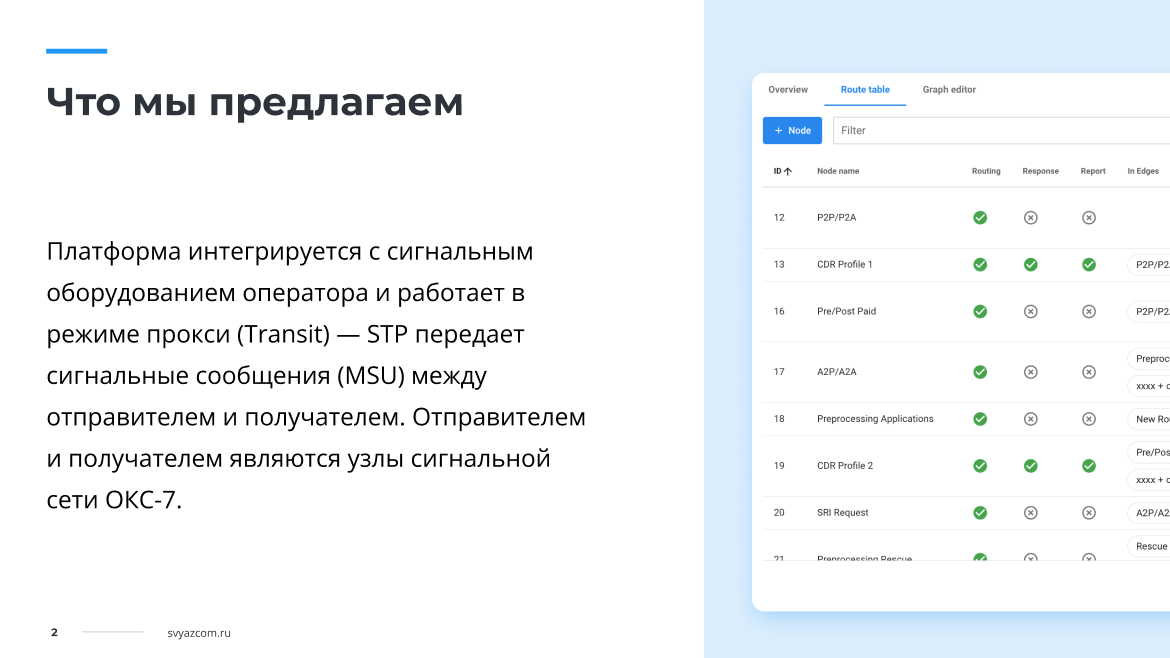

Платформа интегрируется с сигнальным оборудованием оператора и работает в режиме прокси (Transit) — STP передает сигнальные сообщения (MSU) между отправителем и получателем. Отправителем и получателем являются узлы сигнальной сети ОКС-7.

Функциональные возможности

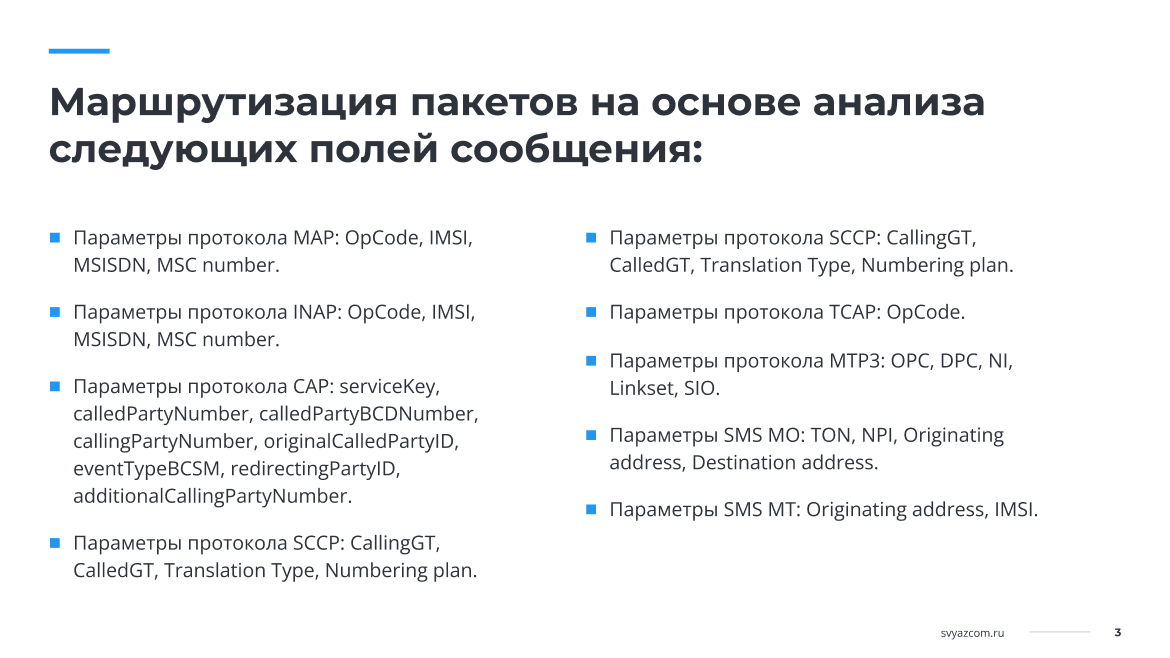

• Маршрутизация пакетов на основе анализа следующих полей сообщения:

  • Параметры протокола MAP: OpCode, IMSI, MSISDN, MSC number.

  • Параметры протокола INAP: OpCode, IMSI, MSISDN, MSC number.

  • Параметры протокола CAP: serviceKey, calledPartyNumber, calledPartyBCDNumber, callingPartyNumber, originalCalledPartyID, eventTypeBCSM, redirectingPartyID, additionalCallingPartyNumber.

  • Параметры протокола SCCP: CallingGT, CalledGT, Translation Type, Numbering plan.

  • Параметры протокола TCAP: OpCode.

  • Параметры протокола MTP3: OPC, DPC, NI, Linkset, SIO.

  • Параметры SMS MO: TON, NPI, Originating address, Destination address.

  • Параметры SMS MT: Originating address, IMSI.

• Выбор сценария для маршрута (при наличии в маршруте нескольких сигнальных линков):

  • Балансировка нагрузки между линками типа round robin — каждое следующее сообщение передаётся в следующий линк из набора.

  • Отправка сообщения в каждый линк из набора (broadcast).

  • Резервирование линков — если сообщение не может быть отправлено в первый линк из набора, то проверяется следующий линк, и так далее.

• Кроме маршрутизации пакетов, платформа может отклонять их с конфигурируемым кодом ошибки (Reject Code/Error).

• Возможность интеграции с другими узлами сигнальной сети по следующим протоколам:

  • M3UA (SIGTRAN);

  • M2PA (SIGTRAN);

  • SCTP;

  • MAP v. 1, 2, 3.

  • CAP Category 1, 2, 3, 4 (только маршрутизация, но не модификация)

• В качестве транспортного используется протокол SCTP с поддержкой multihoming.

• Модификация основных параметров на всех уровнях стека сигнальных сообщений:

  • На MAP/INAP-уровне: IMSI, MSISDN, MSC number.

  • На SCCP-уровне: CallingGT, CalledGT, Translation Type.

  • Параметры MTP3: OPC, DPC.

• Механизм обнаружения и предотвращения сигнальных петель.

• Мониторинг состояния сигнальных стыков с возможностью оповещения внешней системы об авариях.

• Возможность хранения логов прохождения сигнальных сообщений, ответов на сигнальные сообщения, системных логов.

• Поддерживаемые спецификации:

  • RFC 2960, 3286, 4960 (SCTP).

  • RFC 2719 (SIGTRAN).

  • RFC 4666 (M3UA).

  • RFC 4165 (M2PA).

  • ITU-T Q.704-Q.709, ANSI T1.111 (MTP3).

  • ITU-T Q.711-Q.714 (SCCP).

  • ITU-T Q.771-Q.775 (TCAP).

  • 3GPP TS/Recommendation GSM 09.02 Ph1, Ph2, R96, R97, R98 (MAP).

  • 3GPP TS 29.002 R99, Rel-4, Rel-5, Rel-6, Rel-7, Rel-8, Rel-9, Rel-10, Rel-11 (MAP).

  • ITU-T Q.1218 (INAP), ETS 300 374−1 (INAP-R).

  • 3GPP TS 23.040 (SMS).

Преимущества

• Высокая производительность.

• Надёжность.

• Гибкая масштабируемость.

• Возможность сбора статистики.

• Возможность модификации сообщений.

• Наличие нескольких сценариев работы с маршрутом.

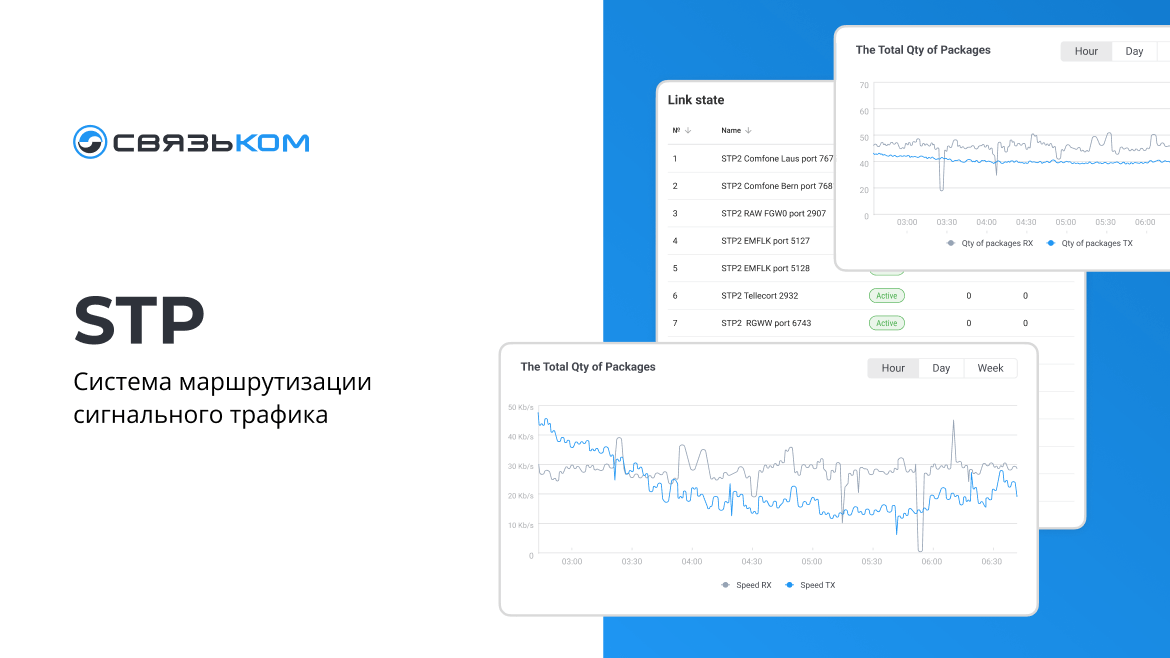

• Наличие административного веб-интерфейса, содержащего:

  • информацию о статусе сигнальных линков;

  • информацию о интенсивности передаваемого трафика;

  • возможность просмотра данных по MSU.

• При интеграции с коммутационным оборудованием оператора платформа использует стандартные протоколы.

• Поддержка размещения ПО на на виртуальной инфраструктуре (VMware, KVM).

• Качественная техническая поддержка.
